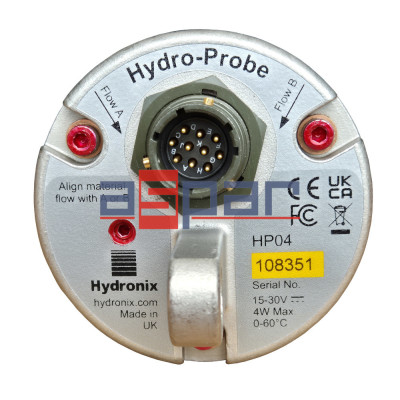

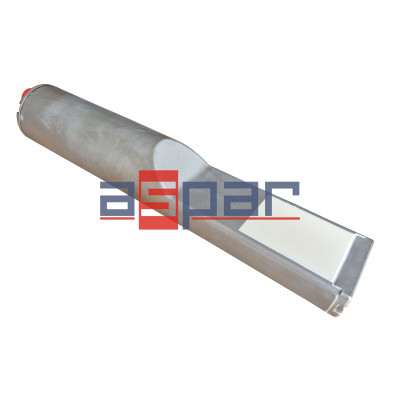

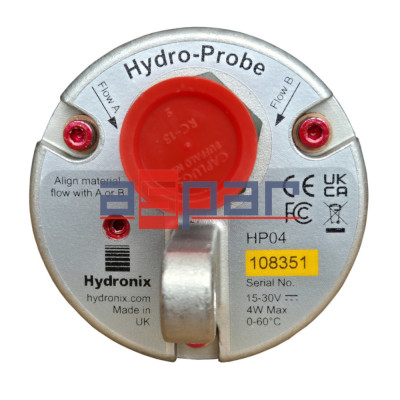

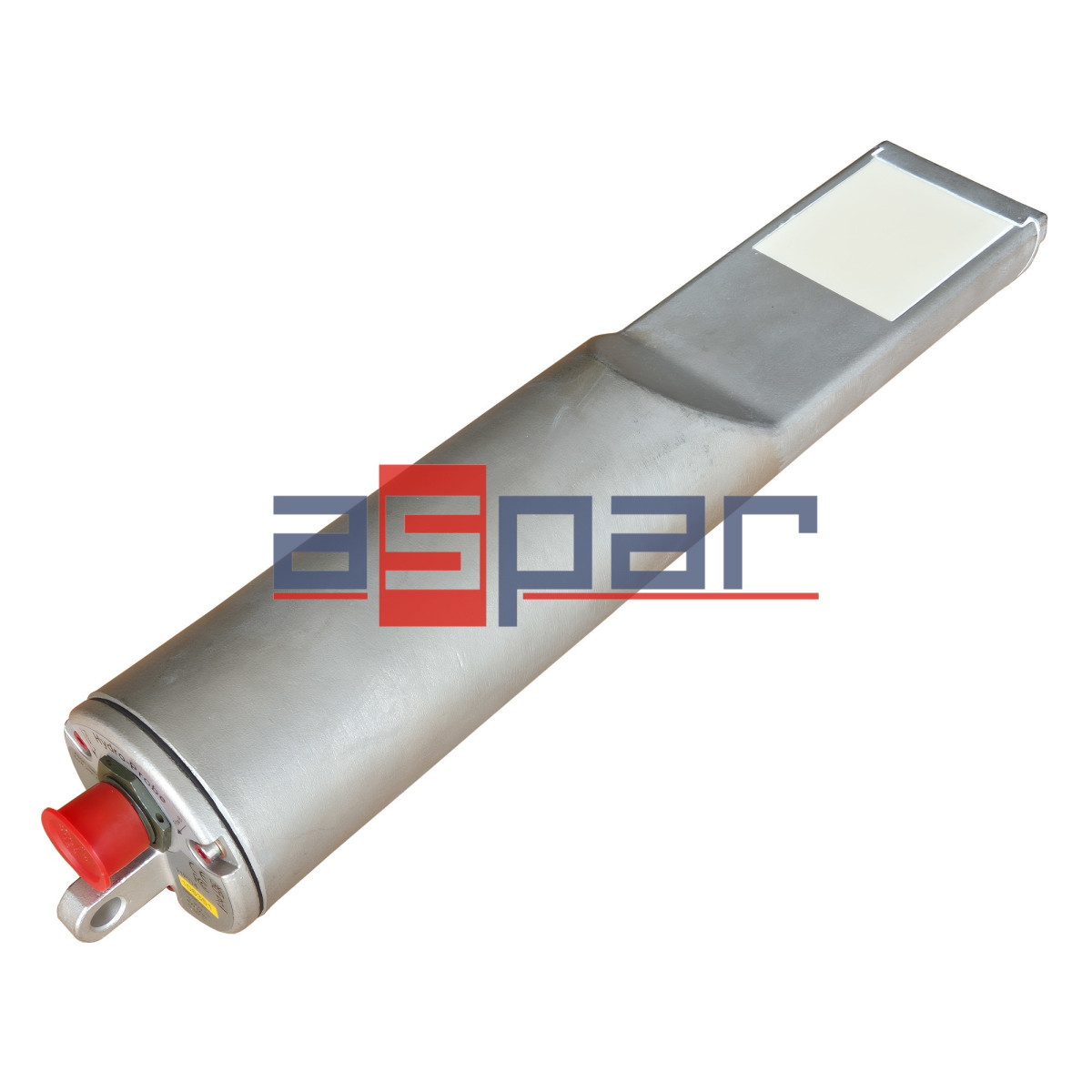

Sonda Hydro-Probe służy do pomiaru wilgotności materiałów sypkich takich jak piasek, cement, beton, asfalt, kruszywa

Sonda Hydro-Probe zaprojektowana została z myślą o zakładach przetwórczych, w których  wykorzystywane są zbiorniki, silosy, rynny i przenośni. Sonda umieszczona jest w głównym torze przepływ materiału. Pomiary wykonywane są 25 razy na sekundę. Materiał przechodzi nad lub wokół czujnika, co oznacza, że czujnik może szybko wykrywać zmiany poziomu wilgoci.

Czujnik może być zamontowany w różnych miejscach, gdzie jest przepływ materiału. Na zdjęciach powyżej przedstawione są przykładowe miejsca montażu sondy.

Podstawowe cechy:

• Wykorzystywana do pomiaru wilgotności materiałów sypkich takich jak piasek, cement, beton, asfalt, kruszywa
• Sonda jednocześnie mierzy wilgotność i temperaturę
• Stosowana w zbiornikach, rurach, przenośnikach, zasobnikach, lejach zsypowych
• Zasada pomiaru: sonda mikrofalowa
• Wyjście liniowe: 4-20mA, 0-20mA, 0-10VDC
• Zasilanie:od +15V do +30V DC, 4W
• Darmowe oprogramowanie konfiguracyjne pracujące w systemie Microsoft Windows

Minimalny zestaw do pomiaru wilgotności powinien składać się z:

• sondy wilgotności: HP04
• standardowej tulei mocującej: 0025, lub przedłużonej tulei mocującej: 0026
• przewodu do sondy: 0975A
• zestawu USB do komunikacji z sondą: SIM01-A
