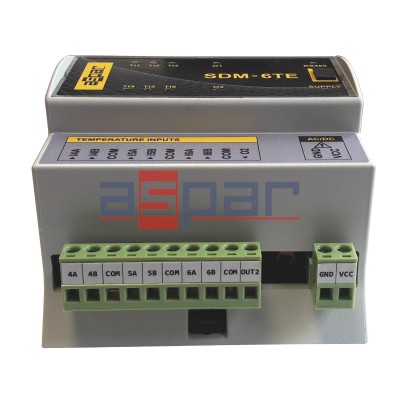

SDM-6TE - 6 wej. temperaturowych, 2 wyjścia tranzystorowe

875,00 zł
cena netto
SDM-6TE
  • WEJŚCIE: 6 wejść temperaturowych, uniwersalnych
  • WYJŚCIE: Interfejs RS485 - Modbus Slave (ASCII, RTU)
  • 2 konfigurowalne wyjścia typu NPN do 500mA, załączane zdalnie lub automatycznie po przekroczeniu zadanej temperatury
  • Obsługa czujników termorezystancyjnych PT100, PT500, PT1000, NI100, KTY81-110 (połączenie 2 lub 3 przewodowe)
  • Obsługa czujników termoparowych typu J, K, T, N, S, R, B
  • wysokość obudowy: 62mm
  • 2 lata gwarancji
  • PRODUKT POLSKI


Ilość

Opis

Dokumentacja SDM-6TE

User manual SDM-6TE

 Declaration of Conformity CE - SDM Modules

 Deklaracja zgodność ze znakiem CE

IO Konfigurator - pobierz

  • WEJŚCIE: 6 wejść temperaturowych, uniwersalnych
  • WYJŚCIE: Interfejs: RS485 - Modbus Slave (ASCII, RTU)
  • Zasilanie: 10-38VDC; 10-28VAC
  • Do 128 modułów w linii RS485
  • Obsługa czujników termorezystancyjnych PT100, PT500, PT1000, NI100, KTY81-110 (połączenie 2 lub 3 przewodowe)
  • Obsługa czujników termoparowych typu J, K, T, N, S, R, B
  • Pomiar temperatury złącz do kompensacji zimnych końców termopary
  • Pomiar temperatury z rozdzielczością 0.1°C (dokładność zależy od użytego czujnika)
  • Możliwy pomiar rezystancji do 8000Ω i napięcia do 2048mV
  • 2 konfigurowalne wyjścia typu NPN do 500mA, załączane zdalnie lub automatycznie po przekroczeniu zadanej temperatury
  • Diody LED do sygnalizacji podłączenia czujników i stanu wyjść
  • Duże, wygodne złącza do przewodów (do 2.5 mm2)
  • Izolacja galwaniczna 1kV między interfejsem RS485, zasilaniem urządzenia, a wejściami pomiarowymi i wyjściami NPN
  • wysokość obudowy: 62mm
  • 2 lata gwarancji,
  • PRODUKT POLSKI.

Moduł SDM-6TE umożliwia pomiar wartości temperatury za pomocą czujników termorezystancyjnych typu PT100, Ni100, KTY81-110 oraz termopar (typu J, K, T, N, S, R, B). Odczyt wartości następuje za pomocą magistrali RS485 (protokół Modbus), dzięki czemu w prosty sposób można zintegrować moduł z popularnymi sterownikami PLC, HMI lub komputerami PC wyposażonymi w odpowiednie przejściówki.

Moduł komunikuje się ze wszystkimi dostępnymi na rynku sterownikami PLC, urządzeniami, które obsługują popularny protokół MODBUS MASTER.

Urządzenie posiada zestaw 6 wejść do pomiaru temperatury. Możliwy jest pomiar 2 lub 3 przewodowy czujników PT100 oraz 2 przewodowy pomiar napięcia termopar. Dodatkowo moduł wyposażony jest w 2 konfigurowalne wyjścia typu NPN.

Moduł ten podłączany jest do magistrali RS485 za pomocą dwu przewodowej skrętki. Komunikacja odbywa się z wykorzystaniem protokołu MODBUS RTU lub MODBUS ASCII. Zastosowanie 32-bitowego procesora z rdzeniem ARM zapewnia szybkie przetwarzanie danych i szybką komunikację. Prędkość transmisji jest konfigurowalna od 2400 do 115200.

Moduł przeznaczony jest do montażu na szynie DIN zgodnie z normą DIN EN 5002.
Moduł został wyposażony z zestaw diod LED (kontrolek), używanych do wskazywania stanu podłączonych czujników oraz stanu wyjść, przydatnych w celach diagnostycznych i pomagających w znalezieniu błędów.
Konfiguracja modułu odbywa się przez USB za pomocą dedykowanego programu komputerowego. Możliwa jest również zmiana parametrów za pomocą protokołu MODBUS.

Rodzaje obsługiwanych sygnałów wejściowych

  • 0 - 2048mV
  • 0 - 256mV
  • termopary: J, K, T, N, S, R, B
  • Pt100 3-przewodowy
  • Pt100 2-przewodowy
  • rezystancja 0 - 8kΩ
  • Ni100
  • KTY81-110
  • Pt500 3-przewodowy
  • Pt500 2-przewodowy
  • Pt1000 3-przewodowy
  • Pt1000 2-przewodowy
  • NTC Carel 2-przewodowy
